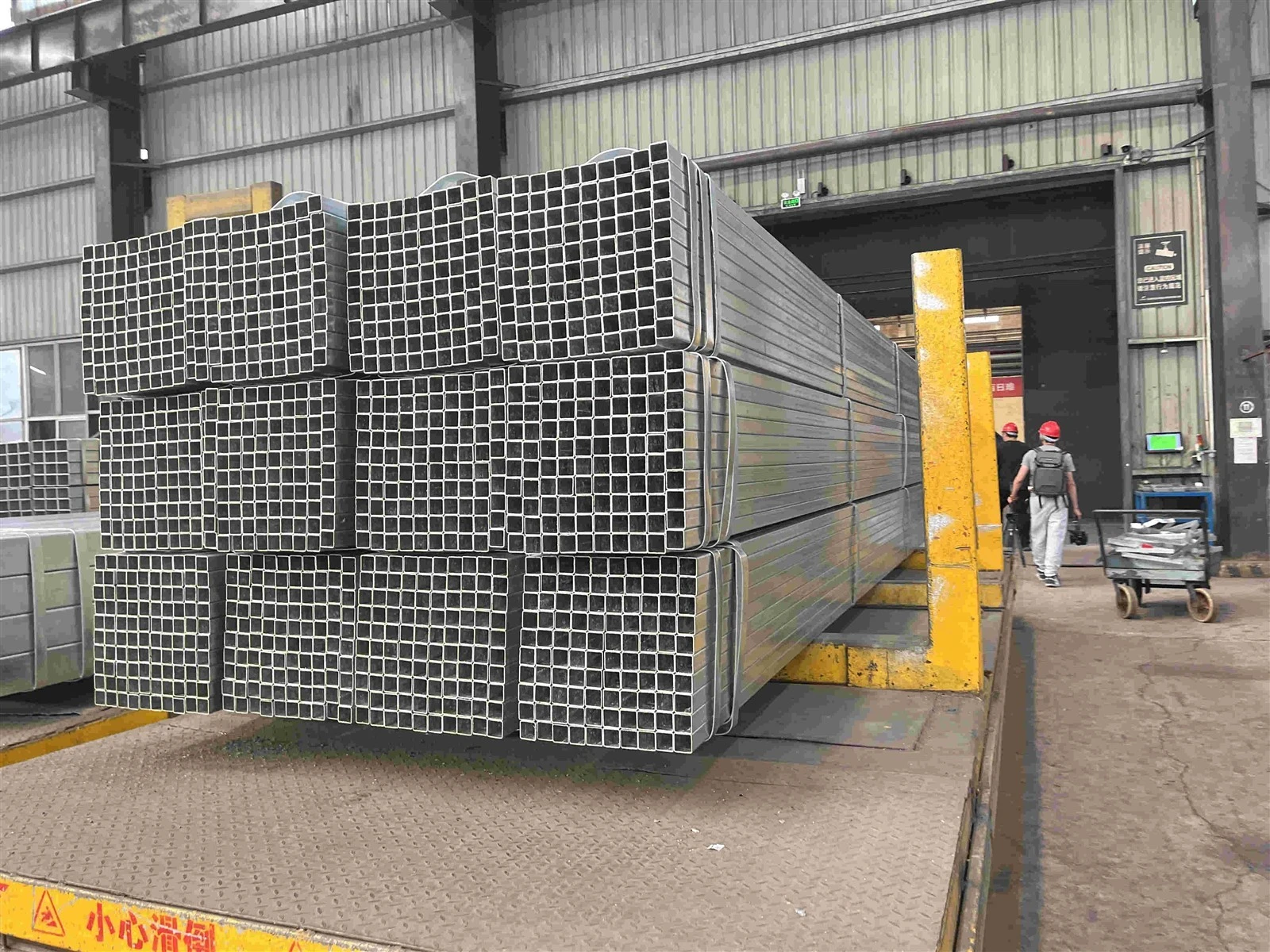

gi square pipe galvanized

بخش توخالی ASTM A500/A500M



مشخصات A500/A500M شامل شکل‌های سرد-فولاد کربنی جوش‌شده و بدون درز فولادی کربنی گرد، مربع، مستطیل یا ساختاری خاص برای ساخت و ساز جوشی، پرچ‌شده یا پیچ‌دار پل‌ها و ساختمان‌ها و برای اهداف ساختاری عمومی می‌شود. کمتر، و الف ضخامت دیوار مشخص شده 1000 اینچ (25.4 میلی متر) یا کمتر. درجه D نیاز به عملیات حرارتی دارد.

لوله فولادی استاندارد ASTM A500 دارای چهار محصول فولادی به ترتیب ASTM A500 درجه A/B/C/D است. درجه D بالاترین استحکام را ارائه می دهد، در حالی که درجه A برای کاربردهای کم استرس اقتصادی ترین است. درجه B استحکام و شکل پذیری را متعادل می کند و آن را به بیشترین استفاده در ساخت و ساز تبدیل می کند.

نقل قول در حال حاضر

اندازه های بخش توخالی ASTM A500

لوله بخش توخالی ASTM A500 GR.A / B / C
لوله های مربعی لوله های مستطیلی
اندازه (میلی متر) ضخامت (میلی متر) اندازه (میلی متر) ضخامت (میلی متر)
10x10 0.6-1.0 20x10 0.6-1.0
12×12 0.6-1.0 25x12 0.6-1.0
16x16 0.6-1.2 38x19 0.6-1.5
19x19 0.6-1.5 50x25 0.6-1.5
20×20 0.6-1.5 50x30 1.0-3.0
25x25 1.0-2.75 60x40 1.5-3.5
30x30 1.0-2.75 75x50 1.5-4.0
32×32 1.0 -3.0 80x40 1.5-4.0
38x38 1.0 -3.0 100x50 2.0-6.0
40x40 1.0 -3.5 100x60 2.0-6.0
50×50 1.0 -5.0 100x75 2.0-6.0
60x60 1.0-6.0 120×60 3.0-6.0
63.5x63.5 1.0 -6.0 120x80 3.0 -6.0
70×70 1.5-6.0 125x50 3.0-6.0
75x75 1.5-6.0 125x75 3.0-6.0
80x80 2.0-6.0 150x50 3.0 -6.0
90 x90 2.0 -6.0 150x75 3.0 -6.0
100x100 2.3-6.0 150x100 4.0 -12
120 x120 4.0-6.0 160x80 4.0-6.0
125x125 4.0-6.0 175x100 4.0-12
150x150 4.0 -8.0 200x100 4.0 -12
200x200 6.0-12 200x150 4.0 -12
250 x250 6.0-12 250x150 5.0-12
300x300 6.0-12 300x200 5.0 -12
350x350 6.0 -12 350x250 5.0 -12
400x400 6.0-12 400x200 5.0 -12
500x500 6.0-16 500x300 5.0-16
carbon steel square tube
لوله های مربعی ASTM A500
erw square hollow pipe
لوله های مستطیلی ASTM A500
dn100 carbon pipe
لوله های گرد ASTM A500



لوله های گرد ASTM A500
DN اندازه اسمی قطر بیرونی ضخامت دیوار
اینچ میلی متر اینچ میلی متر
15 1/2" 0.84 21.3 0.109 2.77
20 3/4" 1.05 26.7 0.113 2.87
25 1" 1.315 33.4 0.104 2.64
32 1 1/4" 1.66 42.2 0.11 2.79
1.66 42.2 0.14 3.56
1.66 42.2 0.191 4.85
40 1 1/2" 1.9 48.3 0.114 2.9
1.9 48.3 0.145 3.68
1.9 48.3 0.2 5.08
50 2" 2.375 60.3 0.121 3.07
2.375 60.3 0.154 3.91
2.375 60.3 0.218 5.54
65 2 1/2" 2.875 73 0.156 3.96
2.875 73 0.188 4.78
2.875 73 0.203 5.16
2.875 73 0.276 7.01
80 3" 3.5 88.9 0.156 3.96
3.5 88.9 0.188 4.78
3.5 88.9 0.226 5.49
90 3 1/2" 4 101.6 0.156 3.96
4 101.6 0.188 4.78
4 101.6 0.226 5.74
100 4" 4.5 114.3 0.156 3.96
4.5 114.3 0.188 4.78
4.5 114.3 0.219 5.56
4.5 114.3 0.237 6.02
4.5 114.3 0.337 8.56
125 5" 5.563 141.3 0.258 6.55
5.563 141.3 0.375 9.53
150 6" 6.625 168.3 0.28 7.11
200 8" 8.625 219.1 0.322 8.18
8.625 219.1 0.5 12.7
250 10" 10.75 273 0.365 9.27
10.75 273 0.5 12.7
300 12" 12.75 323.8 0.375 9.52
12.75 323.8 0.5 12.7
350 14" 14 355.6 0.375 9.52
14 355.6 0.5 12.7
400 16" 16 406.4 0.375 9.52
16 406.4 0.5 12.7
450 18" 18 457 0.375 9.52
18 457 0.5 12.7
500 20" 20 508 0.375 9.52
20 508 0.5 12.7
600 24" 24 609.6 0.375 9.52
24 609.6 0.5 12.7



با یوفا تماس بگیریدلوله فولادی برای لوله های سازه ای فولادی ASTM A500 امروز



الزامات شیمیایی بخش توخالی ASTM A500

عنصر ترکیب، %
کلاس های B و D درجه C
گرما
تجزیه و تحلیل		 محصول
تجزیه و تحلیل		 گرما
تجزیه و تحلیل		 محصول
تجزیه و تحلیل
کربن، حداکثرA 0.26 0.3 0.23 0.27
منگنز، حداکثرA 1.35 1.4 1.35 1.4
فسفر، حداکثر 0.035 0.045 0.035 0.045
گوگرد، حداکثر 0.035 0.045 0.035 0.045
مس، حداقلB 0.2 0.18 0.2 0.18
  • A برای هر کاهش 0.01 درصد کمتر از حداکثر تعیین شده برای کربن، افزایش 0.06 درصدی بالاتر از حداکثر تعیین شده برای منگنز مجاز است، حداکثر تا 1.50٪ با تجزیه حرارتی و 1.60٪ توسط تجزیه و تحلیل محصول.
  • B lf مس-حاوی فولاد در سفارش خرید مشخص شده است.



الزامات کششی بخش توخالی ASTM A500

شکل های گرد، مربع، مستطیل و لوله ای خاص
  درجه B درجه C درجه D
استحکام کششی، دقیقه،
psi [MPa]		 58 000 62 000 58 000
[400] [425] [400]
قدرت تسلیم، دقیقه، psi [MPa] 46 000 50 000 36 000
[315] [345] [250]
کشیدگی در 2 اینچ [50
میلی متر]، دقیقه، %C		 23A 21B 23A
  • A برای ضخامت های دیوار مشخص شده (t ) برابر یا بیشتر از 0.180 اینچ [4.57mm] اعمال می شود. برای ضخامت‌های دیوار مشخص‌شده سبک‌تر، حداقل مقادیر ازدیاد طول باید با فرمول محاسبه شود: درصد کشیدگی در 2 اینچ [50 میلی‌متر]=61t + 12، گرد شده به نزدیک‌ترین درصد. برای A500M از فرمول زیر استفاده کنید: 2.4t + 12،به نزدیکترین درصد گرد شد.
  • B برای ضخامت های دیوار مشخص شده (t ) برابر یا بیشتر از 0.120 اینچ [3.05 میلی متر] اعمال می شود. برای ضخامت دیواره های مشخص شده سبک تر، حداقل مقادیر ازدیاد طول باید با توافق با سازنده باشد.
  • C حداقل مقادیر ازدیاد طول مشخص شده فقط برای آزمایش های انجام شده قبل از حمل و نقل لوله اعمال می شود



ASTM A500 لوله ساختاری تغییرات مجاز در ابعاد



  • ابعاد بیرونی:

لوله ساختاری گرد-قطر بیرونی نباید بیش از 60.5 درصد تغییر کند، به نزدیکترین 0.005 اینچ گرد شود. قطر خارجی برای قطرهای خارجی مشخص شده 2.00 in.(5cm) و بزرگتر. اندازه گیری قطر بیرونی باید در موقعیت هایی حداقل 2 اینچ (5 سانتی متر) از انتهای لوله انجام شود.
لوله ساختاری مربع و مستطیل-ابعاد بیرونی، در موقعیت‌هایی که حداقل 2 اینچ (5 سانتی‌متر) از انتهای لوله اندازه‌گیری می‌شوند، نباید از ابعاد بیرونی مشخص‌شده بیش از مقدار قابل اعمال ارائه‌شده در جدول زیر، که شامل محدودیتی برای تحدب یا تقعر است، متفاوت باشد.

تغییرات مجاز در ابعاد مسطح بیرونی برای لوله های ساختاری مربع و مستطیل
ابعاد مسطح بزرگ بیرونی مشخص شده،
[mm]		 تغییرات مجاز
بیش و کمتر مشخص شده است
ابعاد تخت بیرونی،A
[mm]
2 1/2 [65] یا کمتر 0.020 [0.5]
بیش از 2 1/2 تا 3 1/2 [65 تا 90]، از جمله 0.025 [0.6]
بیش از 3 1/2 تا 5 1/2 [90 تا 140]، از جمله 0.030 [0.8]
بیش از 5 1/2 [140] 0.01 برابر ابعاد مسطح بزرگ
A تغییرات مجاز شامل مواردی است که برای تحدب و تقعر وجود دارد. برای لوله های مستطیلی با نسبت ابعاد مسطح بیرون بزرگ به کوچک کمتر از 1.5 و برای لوله های مربعی، تغییرات مجاز در ابعاد تخت کوچک باید با تغییرات مجاز در ابعاد تخت بزرگ یکسان باشد. برای لوله‌های مستطیلی با نسبت ابعاد مسطح بیرونی بزرگ به کوچک در محدوده 1.5 تا 3.0، تغییرات مجاز در ابعاد تخت کوچک باید 1.5 برابر تغییرات مجاز در ابعاد تخت بزرگ باشد. برای لوله‌های مستطیلی با نسبت ابعاد مسطح بیرونی بزرگ به ابعاد کوچک بزرگتر از 3.0، تغییرات مجاز در ابعاد تخت کوچک باید 2.0 برابر تغییرات مجاز در ابعاد تخت بزرگ باشد.



  • ضخامت دیوار

حداقل ضخامت دیوار به استثنای درز جوش لوله های جوش داده شده در صورتی که فلاش داخلی برداشته نشده باشد، نباید بیش از 10 درصد کمتر از ضخامت دیواره تعیین شده باشد. اگر لوله جوش داده شده با فلاش داخلی برداشته شود، درز جوش باید در اندازه گیری ضخامت دیوار لحاظ شود و نباید بیش از 10٪ کمتر از ضخامت دیواره تعیین شده باشد. حداکثر ضخامت دیواره، به استثنای درز جوش لوله های جوش داده شده، نباید بیش از 10 درصد بیشتر از ضخامت دیواره تعیین شده باشد. برای لوله های مربعی و مستطیلی، الزامات ضخامت دیوار باید فقط برای مراکز تخت اعمال شود.


  • طول

لوله های ساختاری معمولاً در طول های تصادفی 5 فوت [1.5 متر] و بیشتر، در طول های متعدد و در طول های خاص تولید می شوند. به بخش 4 مراجعه کنید. هنگامی که طول های خاص سفارش داده می شود، تحمل طول باید مطابق جدول زیر باشد.

تحمل طول برای طول های خاص لوله های ساختاری
  22 فوت [6.5 متر]
و زیر		 بالای 22
فوت [6.5 متر]
  تمام شد زیر تمام شد زیر
تحمل طول برای طول های خاص، اینچ [mm] 1/2
[13]		 1/4
[6]		 3/4
[19]		 1/4
[6]



  • صراط مستقیم

تغییر مجاز برای صاف بودن لوله های ساختاری باید 1⁄8 اینچ برابر تعداد فوت (10 میلی متر برابر تعداد متر) طول کل تقسیم بر 5 باشد.



  • مربع بودن اضلاع

برای لوله های ساختاری مربع و مستطیل، اضلاع مجاور باید مربع (90 درجه) با تغییرات مجاز حداکثر 62 درجه باشد.



  • شعاع گوشه ها

برای لوله های ساختاری مربع و مستطیل، شعاع هر گوشه بیرونی مقطع نباید بیش از سه برابر ضخامت دیوار مشخص شده باشد.



  • پیچ و تاب

برای لوله های ساختاری مربع و مستطیل، تغییرات مجاز در پیچش باید مطابق جدول زیر باشد. پیچش باید با پایین نگه داشتن یک انتهای لوله بر روی یک صفحه سطح صاف، اندازه گیری ارتفاعی که هر گوشه در سمت پایین لوله بالاتر از صفحه سطح نزدیک به انتهای مخالف لوله قرار دارد، و محاسبه آن اختلاف ارتفاع بیشتر در گوشه های لوله تعیین می شود. استفاده از الف جایز است دستگاه اندازه گیری مناسب برای تعیین پیچش. اندازه گیری پیچش نباید در 2 اینچ (5 سانتی متر) انتهای لوله انجام شود.

تغییرات مجاز در پیچش برای لوله های ساختاری مربع و مستطیل
خارج از بزرگ مشخص شده است
ابعاد تخت، اینچ [mm]		 حداکثر تغییرات مجاز در پیچ و تاب
به ازای هر 3 فوت طول
(پیچ در هر متر طول)
در [mm]
11/2 [40] و کمتر 0.05 [1.3]
بیش از 11/2 تا 21/2 [40 تا 65]، از جمله 0.062 [1.6]
بیش از 21/2 تا 4 [65 تا 100]، از جمله 0.075 [1.9]
بیش از 4 تا 6 [100 تا 150]، از جمله 0.087 [2.2]
بیش از 6 تا 8 [150 تا 200]، از جمله 0.1 [2.5]
بیش از 8 [200] 0.112 [2.8]



برای اطلاعات بیشتر در مورد مشخصات لوله های سازه فولادی ASTM A 500 و گزینه های محصول با ما تماس بگیرید یادرخواست یک نقل قولبرای جزئیات بیشتر قیمت امروز

لوله فولادی یوفا منبع قابل اعتماد شما برای محصولات لوله فولادی کربنی ASTM A500 ممتاز است.
